Tridonic installa un controllo ultramoderno della luce LED nel nuovo Ospedale Galeazzi – Sant’Ambrogio di Milano
Dornbirn, 30 ottobre 2023. Sono complessivamente 16.000 apparecchi a illuminare con intelligenza l’Ospedale Galeazzi – Sant’Ambrogio a Milano, da considerarsi “l’ospedale del futuro”. Ogni singolo apparecchio può essere monitorato e controllato direttamente tramite il sistema di automazione dell’edificio. Tutto questo lo ha reso possibile lo specialista della luce Tridonic. Il personale e i pazienti possono contare su un’illuminazione all’avanguardia, composta da profili luminosi che si adattano in modo perfetto ad ogni contesto. I consumi sono ridotti grazie all’illuminazione dosata con parsimonia in base alla luce diurna disponibile, con grande vantaggio dell’ambiente.
Comfort terapeutico, sostenibilità e hightech sono i tratti distintivi di una soluzione illuminotecnica all’avanguardia nell’IRCCS (Institute of Hospitalisation and Scientific Care) Ospedale Galeazzi Sant’Ambrogio di Milano. 150.000 metri quadrati di superficie, 17 piani, 1.200 dipendenti, oltre 340.000 pazienti all’anno: l’ospedale è un centro di eccellenza per ortopedia, patologie cardiache, neurochirurgia e ricerca. Situato nel cuore del MIND (Milano Innovation District), l’ospedale privato gestito dal Gruppo Ospedaliero San Donato (GSD) soddisfa elevati standard di sostenibilità e funzionalità in termini di architettura e attrezzature tecniche.
Perfetta rete di comando della luce e automazione dell’edificio
Tridonic ha fornito un sistema completo per automatizzare la gestione della luce LED e ne ha guidato l’installazione insieme ai partner sul posto. Il cuore dell’impianto sono complessivamente 210 controller multicanale del tipo sceneCOM evo DA2 di Tridonic che regolano e sorvegliano circa 16.000 apparecchi dimmerabili, 6.000 sensori della linea basicDIM DGC sensors e 2.500 dimmer (UPB4 o DALI XC G3). I comandi intelligenti seguono dieci profili: in base al tipo di ambiente (come camere di degenza, corridoi o sale ricreative) variano ad esempio il livello di dimming o la reazione di sensori e interruttori, sempre in modo automatico.
Il sistema di controllo è perfettamente integrato nei sistemi di automazione dell’ospedale milanese tramite le interfacce BACnet e MQTT API. I componenti sono cablati con circa 180 chilometri di cavi DALI. In concreto tutte le informazioni rilevanti per il funzionamento dell’edificio vengono comunicate al sistema di automazione attraverso un totale di 45.000 interfacce BACnet. Ad esempio, se un sensore di movimento nell’infrastruttura illuminotecnica segnala la presenza, l’informazione viene trasmessa al controller via interfaccia BACnet e comunica al sistema di automazione, per esempio, che va attivato il sistema HVAC per climatizzare l’ambiente. La capacità di rilevamento della luce diurna dello stesso sensore regolerà anche il livello di oscuramento degli apparecchi di illuminazione della stanza, mantenendo sempre i livelli di illuminazione preferiti.
I comandi non orientati al controllo, come i dati energetici, vengono inviati al sistema di gestione dell’energia tramite il protocollo MQTT API per la visualizzazione e l’analisi. Dal momento che i comandi sono interattivi, il facility management dell’ospedale ha modo di controllare facilmente i consumi e di guidarli in modo mirato, intervenendo su ogni singolo apparecchio. Grazie alla sua infrastruttura di interfaccia, in futuro sarà possibile comunicare facilmente altri dati di sistema.
Coordinamento professionale per progressi rapidi, anche in condizioni critiche
Tridonic ha gestito l’ampio e complesso progetto implementandolo in 20 mesi durante la pandemia Covid 19 con un team di soli 10 esperti. Una simile efficienza è stata resa possibile dalla gestione professionale del progetto da parte di Tridonic, dall’energico supporto in loco del partner Forlani Impianti e dalla stretta comunicazione fra tutte le parti interessate, inclusa l’impresa generale GKSD Edile.
Anche l’intenso lavoro di comunicazione e preparazione svolto dagli esperti Tridonic molto prima dell’inizio dei lavori è stato fondamentale per una realizzazione senza intoppi. Grazie allo stretto scambio con il cliente, è stato possibile fissare tutte le caratteristiche speciali e i requisiti tecnici nella fase di progettazione dettagliata.
“Tutti gli stakeholder interni ed esterni devono avere un’idea realistica di ciò che è tecnicamente fattibile e di ciò che non lo è”, spiega il project manager Au Yeong Pak Kuan di Tridonic. A suo avviso un’attenta pianificazione costituisce la chiave del successo del progetto: Comprendendo le esigenze dei nostri clienti e traducendole in FEED (Front End Engineering Design), siamo in grado di ridurre i rischi nella realizzazione di grandi progetti in una fase molto precoce del ciclo di progetto.”
In breve
Client: GSD – Gruppo Ospedaliero San Donato
General Contractor: GKSD Edile S.p.A
Architects: Binini Partners S.r.l.
Luminaires: iGuzzini illuminazione S.p.A
Lighting Control System, Project Management, Integration Services: Tridonic GmbH & Co.KG
Lighting Control System Configuration and Commissioning services: Forlani Impianti S.r.l.
Realisation: 2020-2023

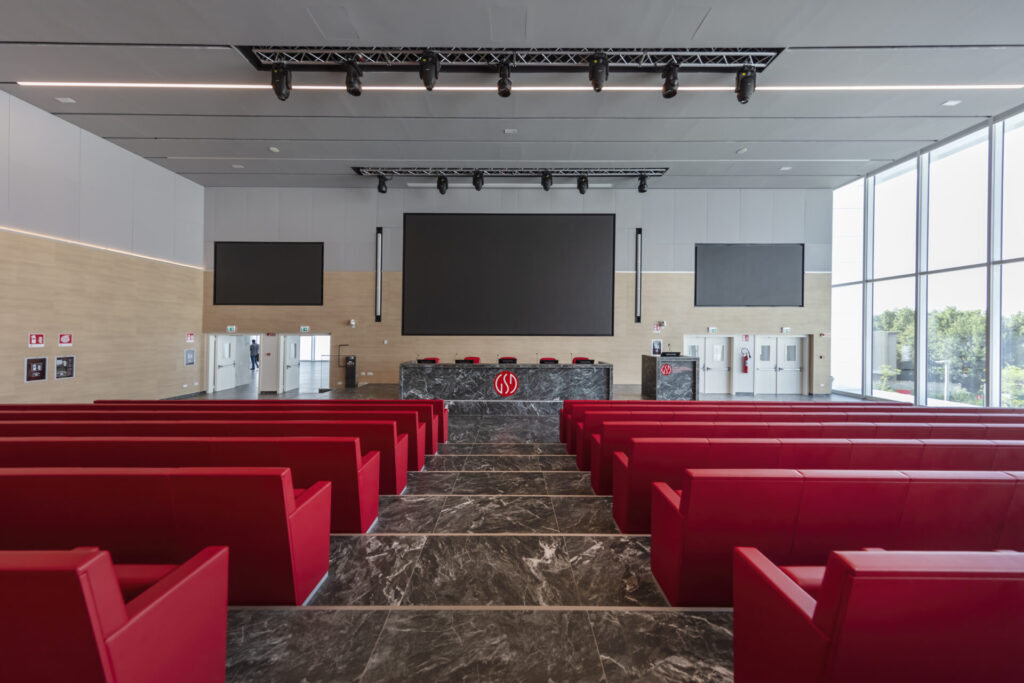

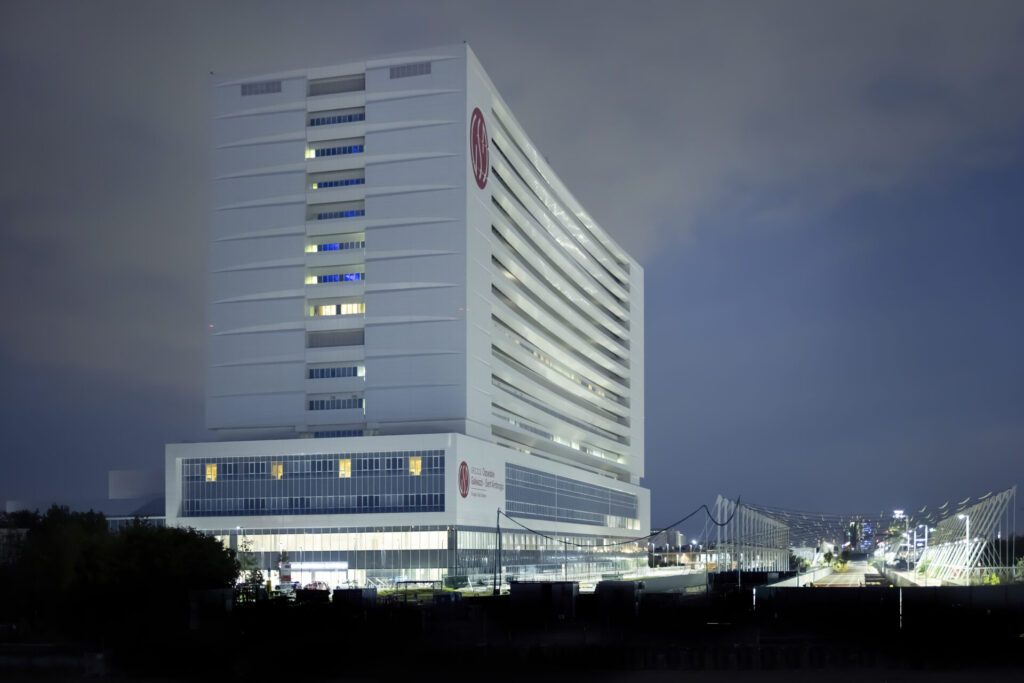

Fotos
Copyright: Tridonic – stampa gratuita
